■ 扇 の 館

@三角形の敷地に建つ集合住宅
A階段室を中心に半階スキップした住戸

●元の敷地はほぼ四角形でしたが、計画道路により斜め方向に削り取られ、歪な三角形となりました。ここに独身者ないしは新婚世帯を対象とした賃貸マンションを設計しました。
●敷地の形状にあわせて二等辺三角形を想定し、中央部に入口、階段、EVホール、EVを集中的に配置しています。 入口ホールやEVホールと階段踊場とを兼用させ、高レンタブル比の高い平面となりました。

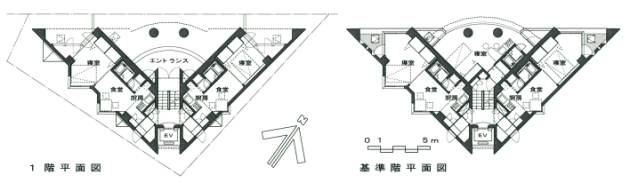

●その結果、折返し階段を中心に@下方の踊場に玄関が取付く住戸とA上方の踊場に玄関が取付く住戸ができ、半階スキップした

平面構成としています。
@は1/4円弧状の、Aは台形状の輪郭をもつ住戸となります。また明確な幾何学図形を基本とするものの、空地の空き寸法に応じて居室を広げています。
●地下は勾配のついた駐車場とし、屋根については、@は円弧状勾配屋根、Aは陸屋根となり、まさに扇を広げたような平面形状となっています。

所 在 地 東京都
構造規模 RC造地上5階地下1階建 延706.2u

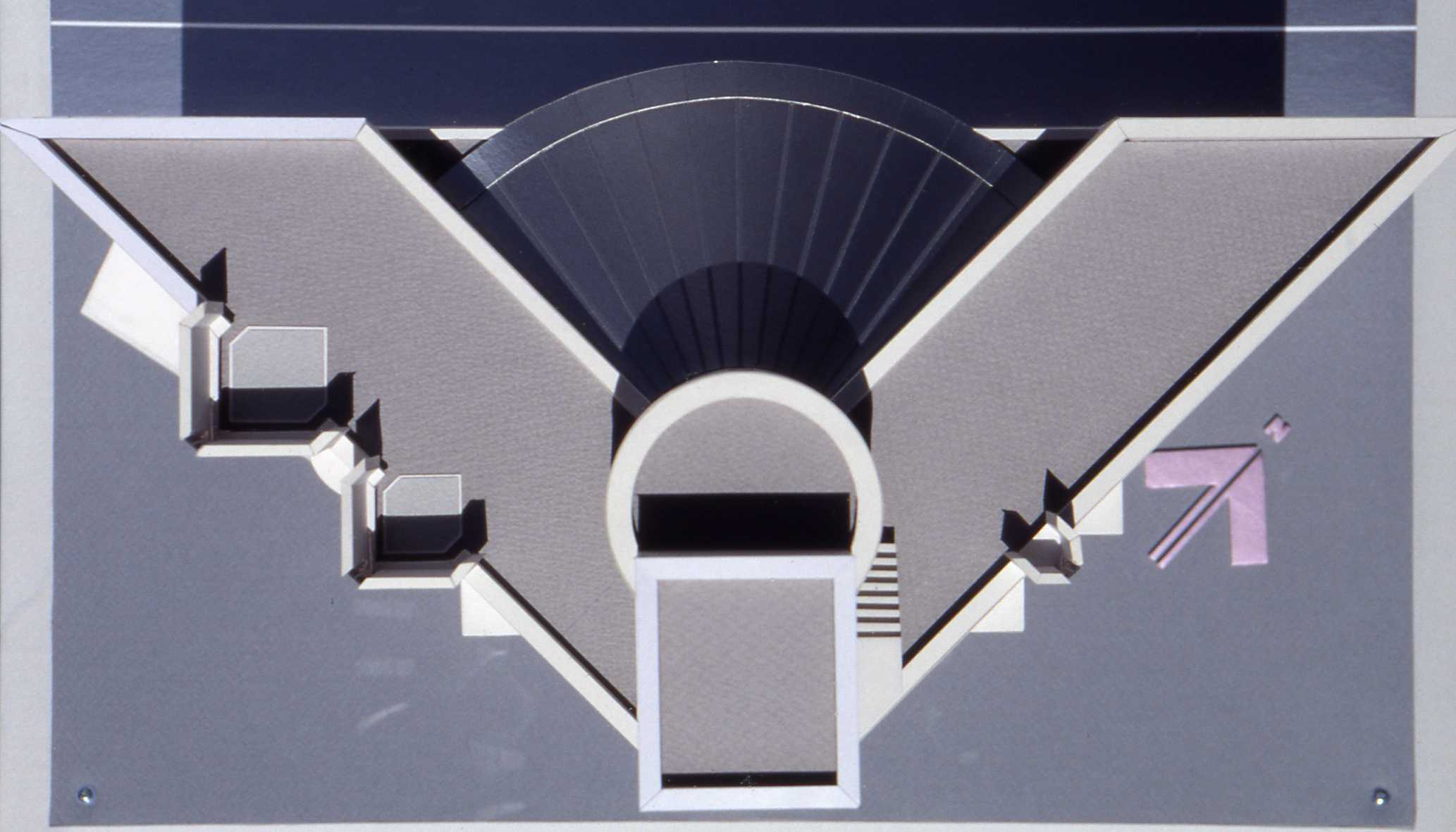

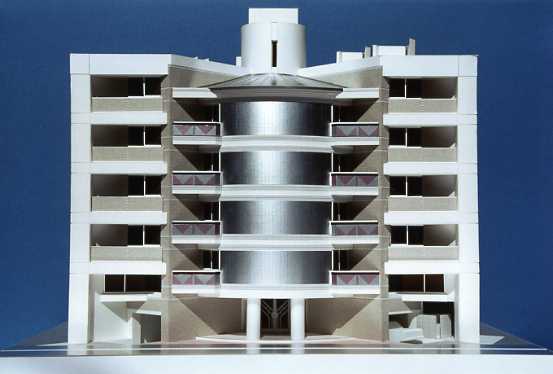

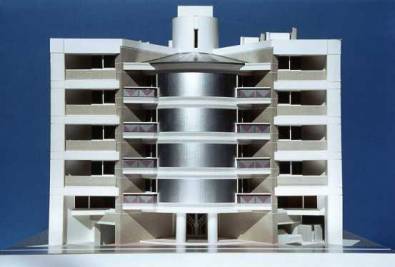

模型写真
中央部は円弧状、両側は台形状の平面。半階スキップ。

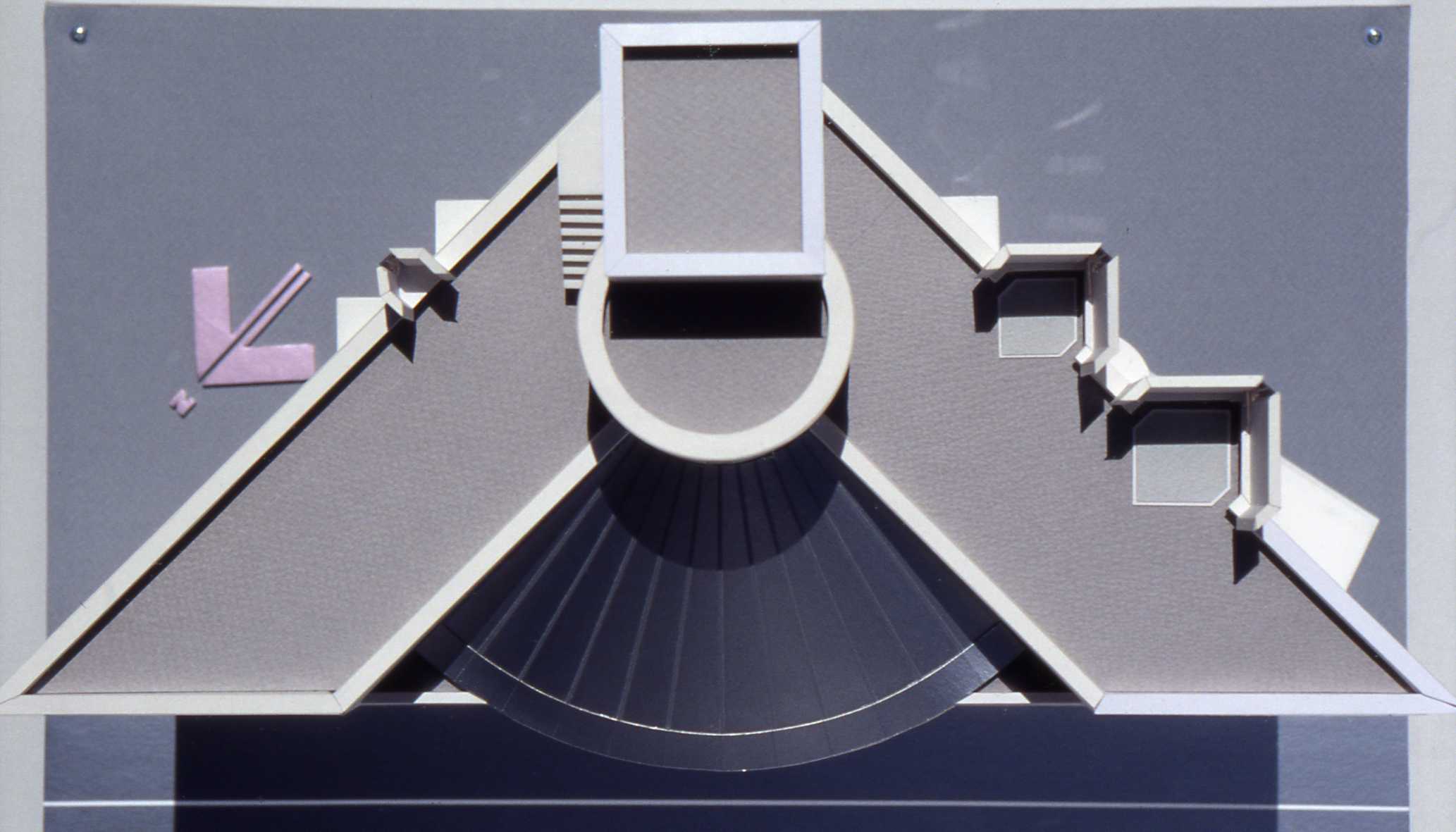

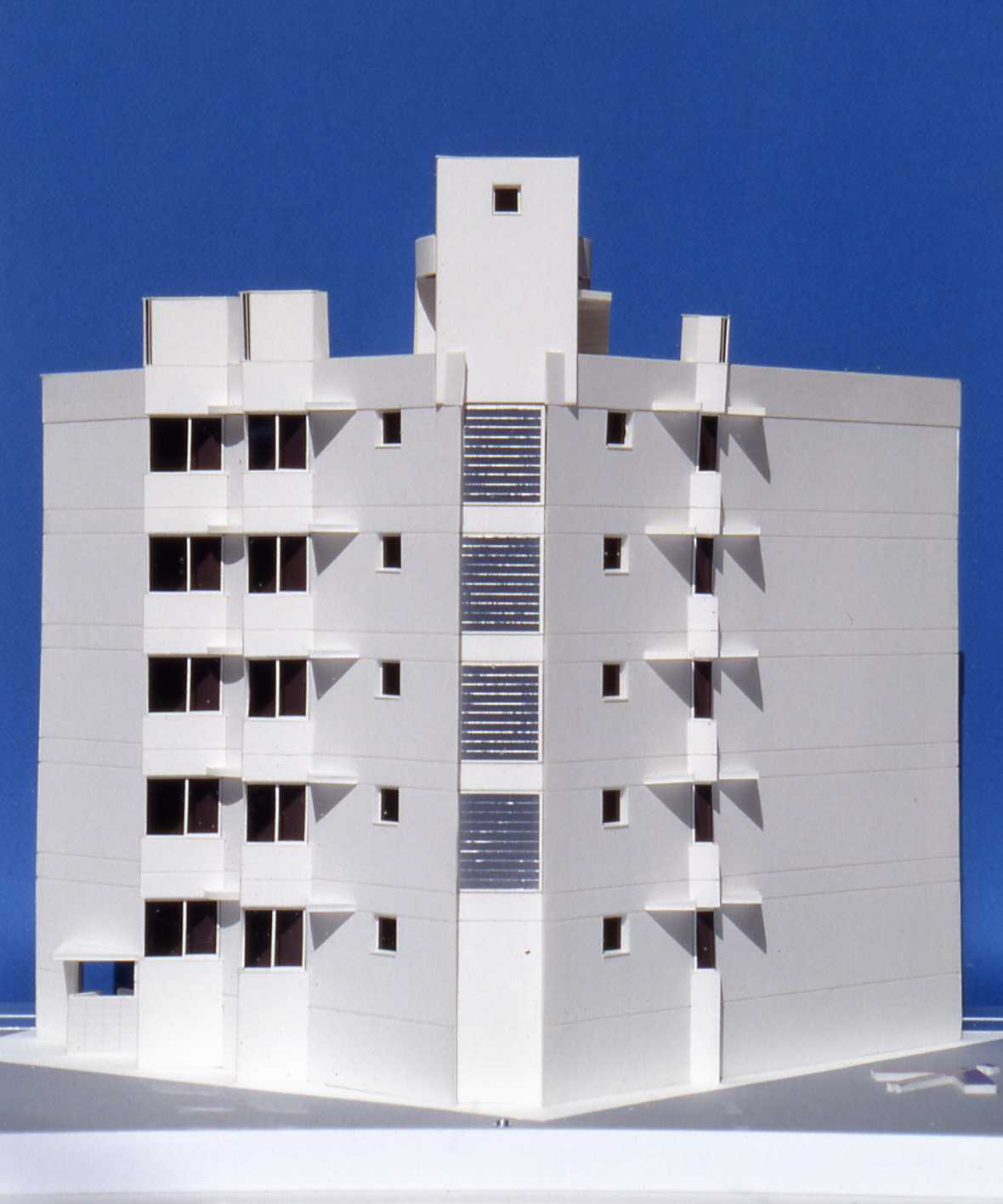

模型写真
敷地形状にあわせて諸室が出る
